        首页 > 二手仪器 >二手万濠投影仪CJ-3015Z详细信息

相关参数
名称:

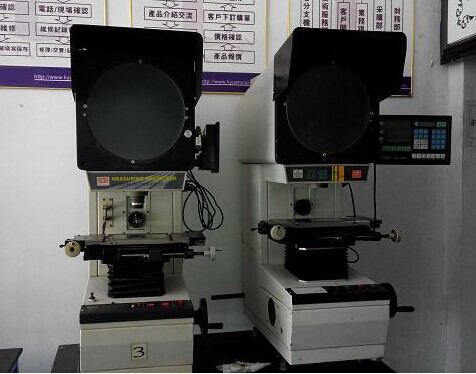

二手万濠投影仪CJ-3015Z
备注说明

二手万濠CPJ-3015Z投影仪正像型产品用途

CPJ系列数字式测量投影仪是光、机、电一体化的精密高效测量仪器。立式投影仪的工件影像可以是全正像也可以为倒像,测量简易直观,效率高。仪器光学质量优良,物镜成清晰,放大倍率准确。在透射光照明下,轮廓测量误差小于0.08%。轮廓投影仪广泛用于机械、仪表、电子、轻工等行业院校、研究所、计量检定部门。本仪器能高效检测各种形状复杂工件的轮廓尺寸和表面形状,如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀等。

产品特点

CPJ-3000Z系列数字式测量投影仪结构紧凑,外形简洁美观,经济实用,可靠性好,坐标示值误差可达(3+L/75)μm,轮廓投影仪能够高效的对工件进行直接测量和比较测量,例如:冲压件、齿轮、螺纹,刀具等。数字式投影仪在机械制造、电子、模具、仪器仪表和钟表等行业都得到了广泛的应用。

技术规格参数

仪器型号

正像型                 CPJ-3015Z

工作台

金属台面尺寸(mm)

340*152

玻璃台尺寸(mm)

196*96

X坐标行程(mm)

150

Y坐标行程(mm)

50

Z坐标行程(mm)

90(调焦)

仪器测量精度(μm)

3+L/50(L为被测长度,单位:mm)

X、Y坐标数显分辨力

0.5μm

外形尺寸

长*宽*高(mm)   770*550*1100

仪器重量(kg)

130

投影屏

投影屏尺寸(mm)

Ф 312,使用范围 > Ф300(刻有米字线)

投影旋转范围

0~360°

旋转角度数显分辨力

1 ′ 或0.01°

物镜

放大倍数

10X(选)

20X(选)

50X(选)

100X(选)

物方线视场(mm)

Ф30

Ф15

Ф6

Ф3

物方工作距离(mm)

77.7

44.3

38.4

25.3

测量最大高度(mm)

80

80

80

80

仪器电源

110V/240V(AC)      50/60Hz

仪总功率

400W

建议放置台

载重 ≥250kg   尺寸(长*宽*高)  800*550*650(mm)

数据处理系统

DC-3000 多功能数据处理系统,全中文显示可做多点采样,坐标旋转,点、线、距离,角度测量 RS-232数据输出

仪器照明

透射与反射照明光源均为24V,150W卤素灯

冷却方式

强制风冷(三轴流风扇)

仪器选配件

微型打印机、光学寻边器等 M2D -WCPJ 软件等——详情请见投影仪附件明细

另本机标配:WJ1-Z76圆工作台组件(印有“rational”商标)
