        首页 > 二手仪器 >二手CPJ-3015A万濠投影仪详细信息

相关参数
名称:

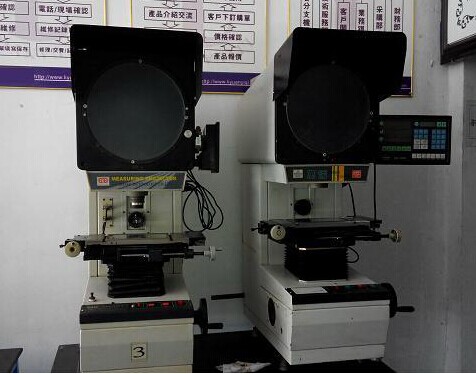

二手CPJ-3015A万濠投影仪
备注说明

二手CPJ-3015A万濠投影仪反像型产品用途

WCPJ系列数字式测量投影仪是光、机、电一体化的精密高效测量仪器。立式投影仪的工件影像可以是全正像也可以为倒像,测量简易直观,效率高。仪器光学质量优良,物镜成清晰,放大倍率准确。在透射光照明下,轮廓测量误差小于0.08%。数字式投影仪广泛应用于机械、仪表、电子、轻工等行业院校、研究所、计量检定部门。数字式投影仪能高效检测各种形状复杂工件的轮廓尺寸和表面形状,如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀等

产品特点

CPJ-3000A系列数字式测量投影仪整机质量优良,性能稳定。仪器配有脚踏开关和多功能数据处理表DC-3000,数据输出和采样十分方便,使测量更快捷,效率更高。

技术规格参数

仪器型号

反像型                 CPJ-3015A

工作台

金属台面尺寸(mm)

354*228

玻璃台尺寸(mm)

210*160

X坐标行程(mm)

150

Y坐标行程(mm)

100

Z坐标行程(mm)

100(调焦)

仪器测量精度(μm)

2.5+L/100(L为被测长度,单位:mm)

X、Y坐标数显分辨力

0.5μm

外形尺寸

长*宽*高(mm)    780*780*1100

仪器重量(kg)

160

投影屏

投影屏尺寸(mm)

Ф 312,使用范围 > Ф300(刻有米字线)

投影旋转范围

0~360°

旋转角度数显分辨力

1 ′ 或0.01°

物镜

放大倍数

10X(选)

20X(选)

50X(选)

100X(选)

物方线视场(mm)

Ф30

Ф15

Ф6

Ф3

物方工作距离(mm)

77.7

44.3

38.4

25.3

测量最大高度(mm)

90

90

90

90

仪器电源

110V/220V(AC) 50/60Hz

总功率

400W

建议放置台

载重 ≥250kg       尺寸(长*宽*高)   800*550*650(mm)

数据处理系统

DC-3000 多功能数据处理系统,全中文显示可做多点采样,坐标旋转,点、线、距离,角度测量 RS-232数据输出

仪器照明

透射与反射照明光源均为24V,150W卤素灯

冷却方式

强制风冷(三轴流风扇)

仪器选配件

微型打印机、光学寻边器等 M2D-WCPJ 软件等——详情请见投影仪附件明细

注:该机型标配rational圆工作台
