        首页 > 影像测量仪>台湾万濠Rational产品 >万濠H型(全自动型)影像仪VMS-4030H详细信息

相关参数
名称:

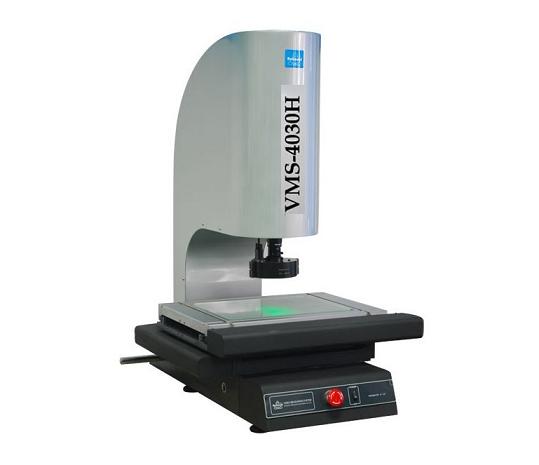

万濠H型(全自动型)影像仪VMS-4030H
备注说明

万濠H型(全自动型)影像仪VMS-4030H系列

H型(全自动型)影像仪器VMS-4030H产品用途

VMS-H系列产品是本公司推出的全自动CNC型影像测量仪器。其结构精美观大方,操纵简便,结合本公司自主研发的QIM5008自动测量软件可实现高效率的批量测量。

H型(全自动型)影像仪器VMS-4030H产品特点

● 程控恒流驱动式八区表面冷光光源,可适应复杂的工件测量
● 具有快速自动对焦,自动寻边,强大的编程和自动测量功能
● 采用亚像素细分技术,提高边界分辨能力
● 在线SPC数据处理分析,大批量治具测量
● X、Y、Z三轴步进伺服控制,定位精度高速度快,X、Y速度可达200mm/s,运行平稳
● 采用自主开发的嵌入式模块控制系统,将复杂的控制系统集成于仪器内部,稳定性更高
● 采用花岗石底座,性能稳定,不易变形
● 可选配筒镜自动变倍功能,无需频繁像素校正实现多倍率下高效测量
● 可通过激光指示器寻找被测工件的具体位置,快速定位,方便快捷
● 自主开发QIM5008软件,可满足客户不同测量需求
● 配置操纵手柄,软件操控亦可
● 可配置带同轴光镜筒(方便测量盲孔)
● 可配置远心镜筒

H型(全自动型)影像仪器VMS-4030H技术规格参数

仪器型号

VMS-4030H

工作台

金属台尺寸(mm)

606*466

玻璃台尺寸(mm)

450*350

运动行程序(mm)

370*270

仪器重量(kg)

266

外形尺寸(长*宽*高)mm

970*670*940

Z轴升降行程

150mm

X、Y、Z数显解析度

0.5μm

X、Y坐标示值误差

(2.5+L/100) μm (L为被测长度,单位:mm)




摄像机

彩色1/2〞CCD摄像机

变倍物镜倍率

0.7X--4.5X

视频总倍率

23.5X--148X

物方视场

11.1mm--1.7mm (物方视场为对角线的长度)

电 源

AC220V---AC110V   50/60Hz

功 率

250W(不包含电脑)

仪器配件

仪器配件

1X镜筒(标配)

0.5X镜筒(选配)

工作距离

变倍镜头

0.7X~4.5X

0.7X~4.5X

mm

附加镜

视频倍率

物方视场(mm)

视频倍率

物方视场(mm)





0.5X(选配)

11.8X--74X

22--3.4

5.9X--37X

44--6.8

175



1X(标配)

23.5X--148X

8.1--1.3

16.5X--97.5X

16.2--2.6

92



2X(选配)

47X--296X

5.5--0.9

23.5X--148X

11.1--1.7

36





电脑

(标配)





17"显示器

(标配)





操纵杆

(标配)





RENISHAW简易测头(标准球)

(选配)
