        首页 > 影像测量仪>台湾万濠Rational产品 >万濠G型(标准型)影像仪VMS-3020G详细信息

相关参数
名称:

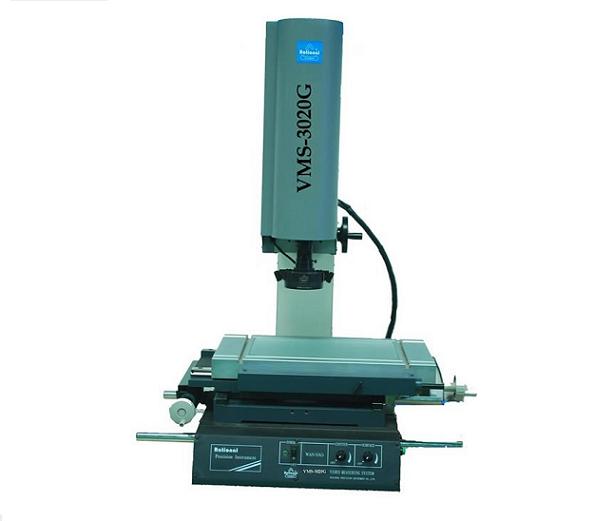

万濠G型(标准型)影像仪VMS-3020G
备注说明

万濠G型(标准型)影像仪VMS-3020G

VMS-3020G G型(标准型)影像仪系列

万濠G型(标准型)影像仪VMS-3020G产品用途

 影像测量仪适用于以二维坐标测量为目的的一切应用领域,广泛应用于在机械、电子、仪表、塑胶等行业。

VMS-3020GG型(标准型)影像仪产品特点

 影像测量仪具有多种数剧处理、显示、输入、输出功能,特别是工件摆正功能非常实用;仪器备有RS-232接口,与电脑连接后,采用专门测量软件M2D/QIM3008可对测绘图形进行处理及输出。用户可根据各自的需要选配打印机和不同的测量与瞄准系统。

VMS-3020G G型(标准型)影像仪技术规格参数

仪器型号

VMS-3020G

工作台

金属台尺寸(mm)

500*330

玻璃台尺寸(mm)

350*250

运动行程(mm)

300*200

仪器重量(kg)

140

外形尺寸(长*宽*高)(mm)

760*600*900

Z轴升降行程(mm)

200(特殊订购达400)

X、Y、Z数显分辨力

0.5μm

X、Y坐标示值误差

(2.5+L/100) μm (L为被测长度,单位:mm)




摄像机

彩色1/3〞CCD摄像机

视频总倍率

33X--195X

变倍物镜倍率

0.7X--4.5X

物方视场

8.1mm--1.3mm (物方视场为对角线的长度)

表面光源与透射光源均用LED,亮度可调

电 源

AC100---240V    50/60Hz

功 率

50 W(不包含电脑)







VMS-G/Ⅰ(选)基本型

十字线产生器/DC3000/DC200(二选一)/微型打印机(选购)

VMS-G/Ⅲ(选)标准型

QIM1008软件/USB-302/客户自备电脑

VMS-G/Ⅳ(选)增强型

QIM1008软件/标准球/USB-303/RENISHAW简易测头/电脑(选配)/17" 显示器(选配)

仪器配件

仪器配件

1X镜筒(标配)

0.5X镜筒(选配)

工作距离

变倍镜头

0.7X~4.5X

0.7X~4.5X

mm

附加镜

视频倍率

物方视场(mm)

视频倍率

物方视场(mm)





0.5X(选配)

16.5X--97.5X

16.2--2.6

8.3X--48.5X

32.4--5.2

189



1X  (标配)

33X--195X

8.1--1.3

16.5X--97.5X

16.2--2.6

108



2X  (选配)

66X--390X

4--0.7

33X--195X

8.1--1.3

38



建议放置台:载重需要 ≥350kg       尺寸(长*宽*高)1000*600*500(mm)
