        首页 > 影像测量仪>台湾万濠Rational产品 >万濠F型(增强型)影像仪VMS-2010F详细信息

相关参数
名称:

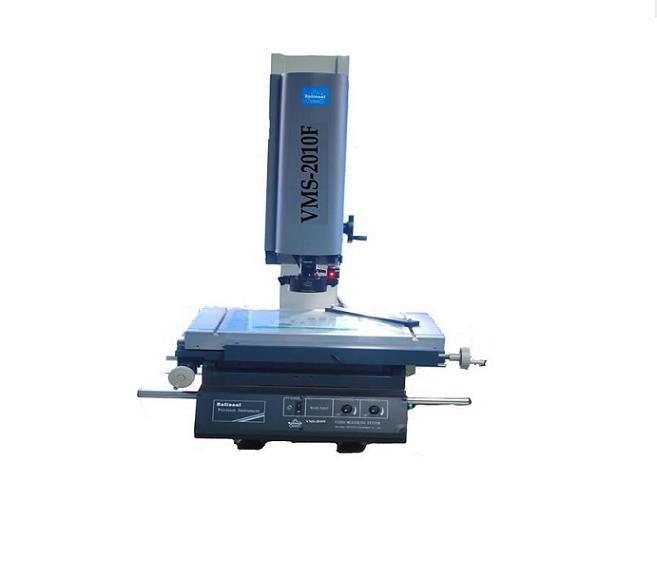

万濠F型(增强型)影像仪VMS-2010F
备注说明

万濠F型(增强型)影像仪VMS-2010F

F型(增强型)影像仪系列

万濠(增强型)影像仪VMS-2010F产品用途

影像测量仪适用于以二维坐标测量为目的的一切应用领域,广泛应用于在机械、电子、仪表、塑胶等行业。

万濠F型(增强型)影像仪VMS-2010F产品特点

●多种形式光源,保证满足多样性测量需求
● 软件辅助调光,便于使用者知道光栅否过度饱和
● 激光指示器专利技术方便对焦和定位
● 可实现高度辅助测量
● 采用T型槽工作台,方便各种夹治具的安装,不受限制(VMS-1510F机型除外)
● 光栅尺分辨力为0.5μm
● 脚踏开关与软件配合,操作更简便

万濠(增强型)影像仪VMS-2010F技术规格参数

仪器型号

VMS-2010F



工作台

金属台尺寸(mm)

404*228

玻璃台尺寸(mm)

260*160

运动行程(mm)

200*100

仪器重量(kg)

110



外形尺寸(长*宽*高)mm

540*560*850



Z轴升降行程(mm)

200(特殊订购400)



X、Y、Z数显分辨力

0.5μm



X、Y坐标示值误差

(2.5+L/100)μm(L为被测长度,单位:mm)






摄像机

1/2〞彩色CCD摄像机



变倍镜头

变倍镜头/带同轴光变倍镜头(二选一)



变倍物镜倍率

0.7X--4.5X



视频倍率

23.5X---148X



物方视场

11.1mm--1.7mm (物方视场为对角线的长度)



表面光源与透射光源均用LED,亮度可调



电 源

AC110V----220V 50/60Hz



功 率

50 W(不包含电脑)



测量与瞄准系统

VMS-F/Ⅰ(选)基本型

十字线产生器/DC3000/微型打印机(选购)



VMS-F/Ⅱ(选)标准型

QIM3008软件/USB-302/客户自备电脑



VMS-F/Ⅲ(选)增强型

QIM3008软件/标准球/M3D-MB软件/USB-303/RENISHAW简易测头/17 "显示器/电脑(选配)



仪器配件



仪器配件

1X镜筒(标配)

0.5X镜筒(选配)

工作距离



变倍镜头

0.7X~4.5X

0.7X~4.5X

mm



附加镜

视频倍率

物方视场(mm)

视频倍率

物方视场(mm)





0.5X(选配)

11.8X--74X

22--3.4

5.9X--37X

44--6.8

175



1X(标配)

23.5X--148X

8.1--1.3

16.5X--97.5X

16.2--2.6

92



2X(选配)

47X--296X

5.5--0.9

23.5X--148X

11.1--1.7

36



建议放置台: 载重需要 ≥350kg      尺寸(长*宽*高)1000*600*500(mm)
