        首页 > 影像测量仪>台湾万濠Rational产品 >CPJ-3000A 高精度反向投影仪详细信息

相关参数
名称:

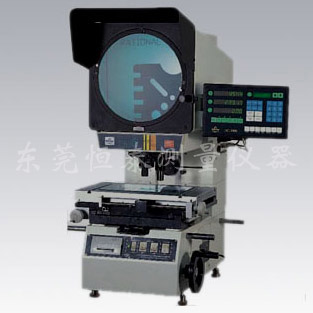

CPJ-3000A 高精度反向投影仪
备注说明

☆全正像:不必因上下顛倒,左右區分而煩惱
☆高精度:(3+L/75)可達國外同等儀器精度
☆大行程:250*150*100(調焦)
☆大載荷:50KG荷重精度指標不變
☆投影筒:升降調焦
☆自動尋邊器:自動瞄準採樣
儀器特點:
    CPJ-3000A數位式反像投影儀,光學系統品質優良,物鏡成像清晰,放大倍率準確。在透射光照明下,輪廓測量誤差小於0.08%;儀器配有專用微型印表C和腳踏開關,資料輸出和採樣十分方便.儀器調焦由投影儀筒升降實現,行程大、穩定性好;工作臺不升降,穩定性好,測量範圍大,精度高。
規格參數:
儀器型號 CPJ-3015A CPJ-3020A CPJ-3025A





金屬臺面尺寸(mm)

354×228 404×228 450×280

玻璃臺面尺寸(mm)

210×160 260×160 306×196

X座標行程(mm)

150 200 250

Y座標行程(mm)

100 100 150

Z座標行程
(調焦用)(mm)

100(調焦) 100(調焦) 100(調焦)

儀器測量精度

3+L/25 3+L/75 4+L/75

X,Y座標數顯解析度:0.0005

投影屏

投影屏尺寸(mm):Ø312,使用範圍 > Ø300  (刻有米字線)。

投影旋轉範圍:0~360o

旋轉角度數顯解析度:1’或0.01o

物鏡

放大倍數:             10X(必備)             20X(選)             50X(選)           100X(選)

物方線視場(mm)           Ø30                  Ø15                Ø6                Ø3

物方工作距(mm)           77.7                 44.3               38.4               25.3

資料處理系統

Dc-3000 多功能資料處理系統,全中文顯示可做多點採樣,座標旋轉,點、線、距離,角度檢測

儀器照明

透射與反射照明光源均為24V,150W鹵素燈

儀器電源

110V/220V(AC),50/60Hz,總功率400W

冷卻方式

強制風冷(3軸流風扇)

外形尺寸

長X寬X高(mm)

780×780×1100 780×780×1100 810×780×1120

儀器重量

單位:kg

160 160 180

選購件

微型印表機、光學尋邊器等,詳情請查閱投影儀附件明細
