        首页 > 影像测量仪>台湾万濠Rational产品 >CPJ-3000AZ 高精度正向投影仪系列详细信息

相关参数
名称:

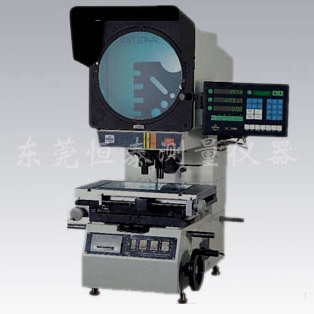

CPJ-3000AZ 高精度正向投影仪系列
备注说明

☆全正像:不必因上下颠倒,左右区分而烦恼
☆高精度:(3+L/75)可达国外同等仪器精度
☆大行程:250*150*100(调焦)
☆大载荷:50KG荷重精度指标不变
☆投影筒:升降调焦
☆自动寻边器:自动瞄准采样
仪器特点:
CPJ-3000AZ数字式正像投影仪,光学系统品质优良,物镜成像清晰,放大倍率准确。在透射光照明下,轮廓测量误差小于0.08%;仪器配有专用微型打印机和脚踏开关,数据输龊筒裳址奖?仪器调焦由投影仪筒升降实现,行程大、稳定性好;工作台不升降,稳定性好,测量范围大,精度高。
规格参数:
仪器型号 CPJ-3015AZ CPJ-3020AZ CPJ-3025AZ





金属台面尺寸(mm)

354×228 404×228 450×280

玻璃台面尺寸(mm)

210×160 260×160 306×196

X座标行程(mm)

150 200 250

Y座标行程(mm)

100 100 150

Z座标行程
(调焦用)(mm)

100(调焦) 100(调焦) 100(调焦)

仪器测量精度

3+L/25 3+L/75 4+L/75

X,Y座标数显解析度:0.0005

投影屏

投影屏尺寸(mm):Ø312,使用范围 > Ø300  (刻有米字线)。

投影旋转范围:0~360o

旋转角度数显解析度:1’或0.01o

物镜

放大倍数:             10X(必备)             20X(选)             50X(选)           100X(选)

物方线视场(mm)           Ø30                  Ø15                Ø6                Ø3

物方工作距(mm)           77.7                 44.3               38.4               25.3

数据处理系统

Dc-3000 多功能数据处理系统,全中文显示可做多点采样,座标旋转,点、线、距离,角度检测

仪器照明

透射与反射照明光源均为24V,150W卤素灯

仪器电源

110V/220V(AC),50/60Hz,总功率400W

冷却方式

强制风冷(3轴流风扇)

外形尺寸

长X宽X高(mm)

780×780×1100 780×780×1100 810×780×1120

仪器重量

单位:kg

160 160 180

选购件

微型打印机、光学寻边器等,详情请查阅投影仪附件明细
